株式会社クロスデザイン

・空間に自然に溶け込む「ステルスデザイン」の外観設計
・任意の角度調整を可能にする、直感的な操作のヒンジ機構
・金型構造・配線を考慮した現実的な筐体設計

本機は、ミリ波レーダーによって人の状態を非接触で見守るセンサであるため、使用空間において「見守っていることを感じさせない」ことが重要な要件でした。
主張の強い意匠やインジケーター表示は、見守られる側の意識を引いてしまう可能性があるため、あえて視覚的情報を極限まで削ぎ落とした「ステルスデザイン」を採用しています。

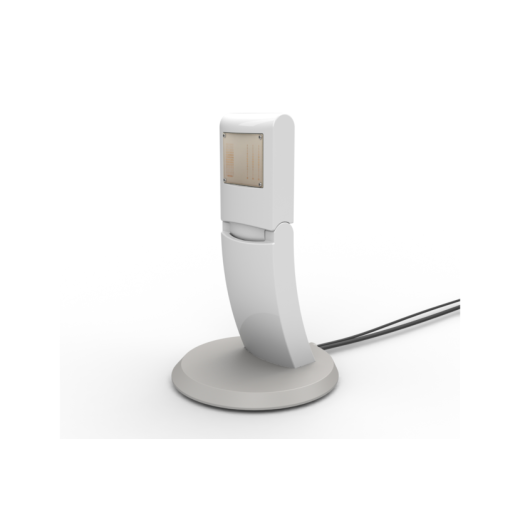

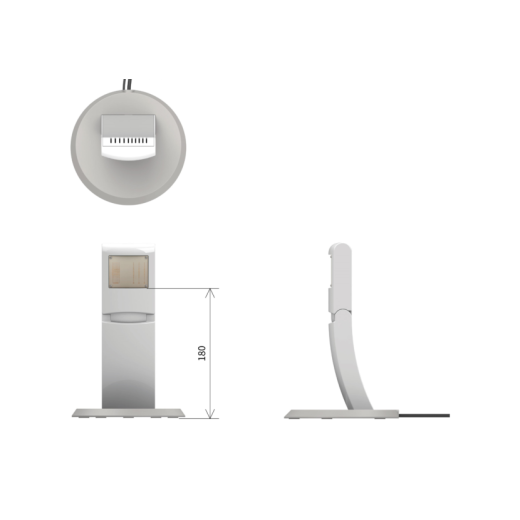

外観構成としては、レーダーを床から少し高い位置に配置する必要があるため、土台部と本体部を分離。本体は細く、薄く見える造形とし、空間の中で存在感を抑えています。
また、インジケーターや不要な開口は設けず、背面のみに放熱用ダクトを配置することで、正面・側面に余計な陰影が生じない意匠としました。

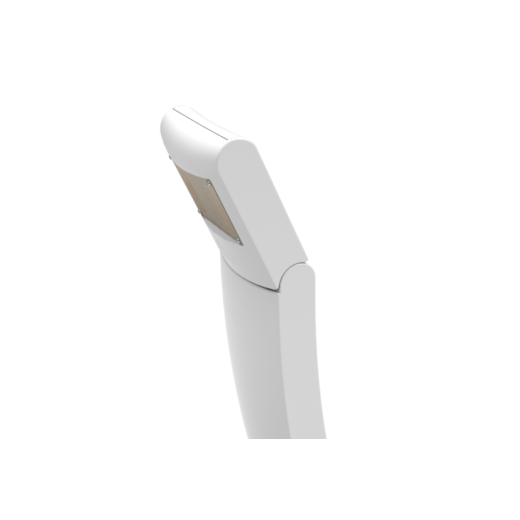

機構面での大きな特長は、レーダー部の角度を容易に調整できるヒンジ構造です。ヒンジ部にはゴムキャップを用い、適度な抵抗感を持たせることで、工具を使わず直感的に角度調整ができる操作感を実現しています。

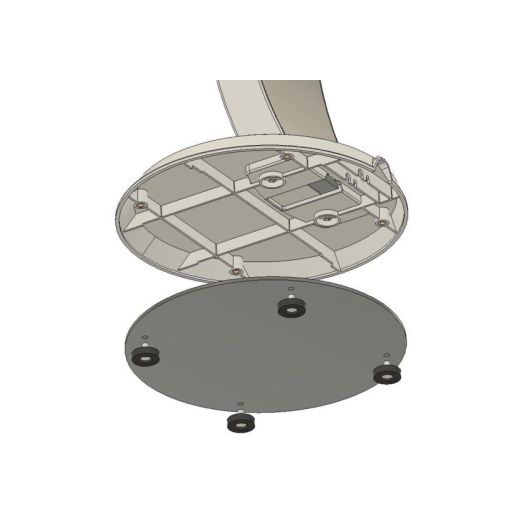

筐体の固定方法はねじ止めを前提とし、金型構造上、不要なアンダーやスライド機構が発生しないよう、上下抜きのみで成立するパーツ構成を意識しました。

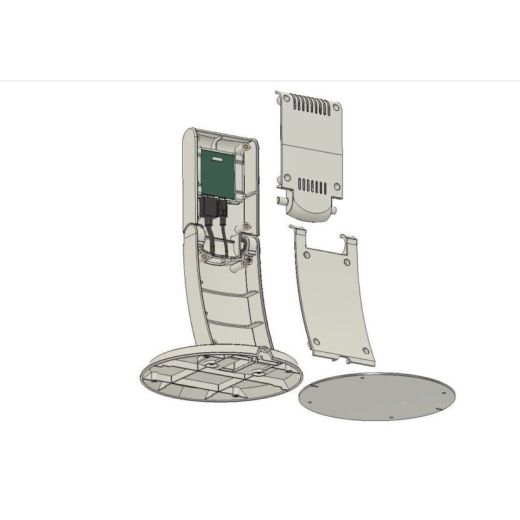

内部設計では、レーダー本体に加え、外部へ引き出されるケーブルの取り回しが重要となるため、実際に使用されるケーブルの現物を確認しながらスペース確保と配線ルートを検討。
お客様と密に情報共有・協議を行いながら設計を進めることで、無理のない内部構成と高い完成度を実現しています。

・見守られる側に意識させない、静かな存在感のデザインを実現
・角度調整・配線・放熱を含めた実用的な筐体構造を確立
・試作から量産検討までスムーズにつながる設計品質を達成

設置しても存在を意識させず、現場の雰囲気を壊さない点が非常に良いと感じています。角度調整や配線も扱いやすく、実運用を想定した完成度の高さを実感しています。

「見せないこと」をデザインの軸に、意匠・機構・金型制約を同時に成立させることにこだわりました。お客様と密に情報を共有し、現物を見ながら設計を詰めた点も、ポイントです。
