・キャビテーション技術の効果を視覚化できる高精度試作
・展示空間に映える、存在感のある外観デザイン
・機能 × デザインを両立した展示向けモデルとして完成度を確立

本案件は、2025年12月3日に東京ビッグサイトで開催される「2025 洗浄総合展」を見据えた展示モデル制作です。

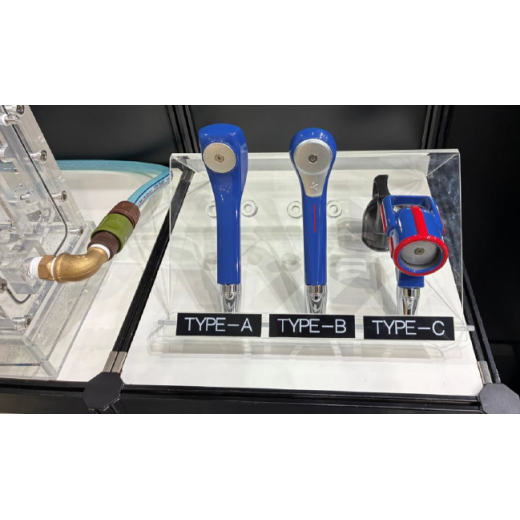

展示では標準シャワーヘッドと開発中ノズルを並べ、キャビテーションによる“微細気泡の発生”を水槽内に噴出する形で視覚化するデモが求められていました。

キャビテーションは本来配管破損の原因となる現象ですが、近年は洗浄・加工技術として積極的に応用されています。単に技術デモを見せるだけでなく、来訪者が瞬時に技術価値を理解できるモデルとして、機能性と造形訴求を両立させることが大きなテーマでした。

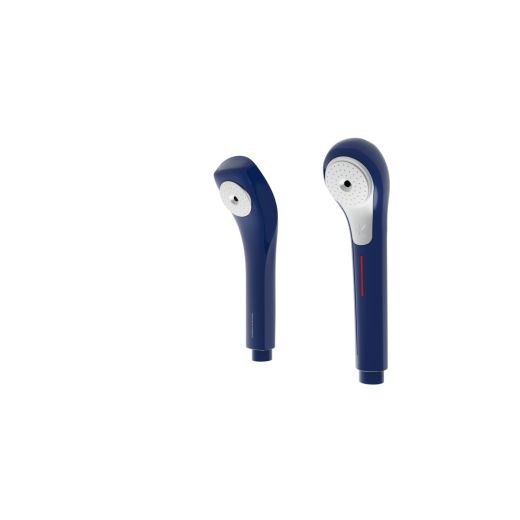

デザインは2案提案し、いずれも製作に進行。

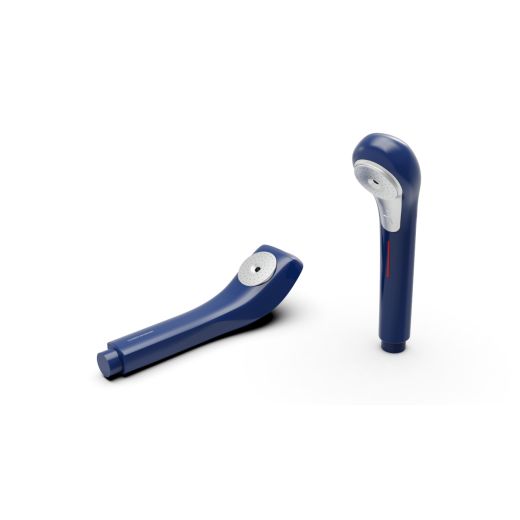

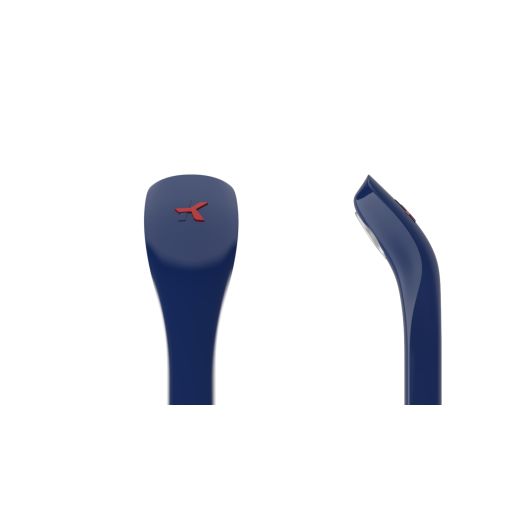

・スクエアエッジ案：フラットな面とシャープエッジで“精密感のある存在感”を演出。面の切り替えが視線を誘導し、高精度技術を想起させる造形。

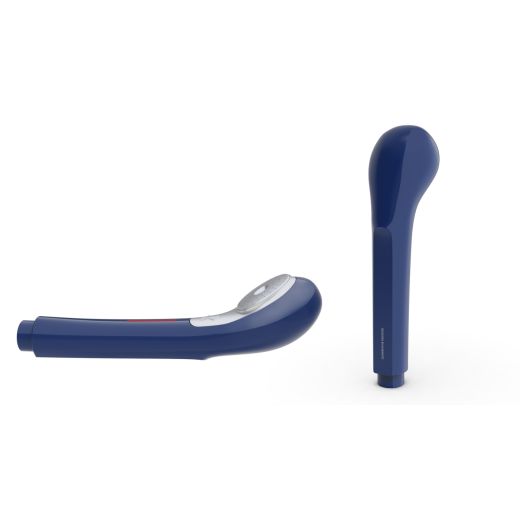

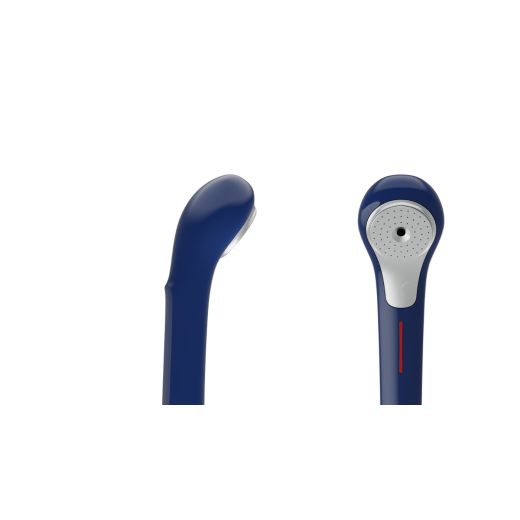

・ラウンドスリーク案：滑らかな曲面を基調に流動性のある表情を加え、“やさしさ × 精密さ”を両立した未来的フォルム。

製作は実際に温水（約50℃）・数十kg級圧力がかかる環境に耐える耐熱・耐水性樹脂を選定。基本は光造形で制作し、キャビテーション発生に直結する箇所は微細形状再現に強い3Dプリンター方式を併用しました。試験組み込み後に仕上げ工程へ進め、展示品質の光沢塗装（調色含む）で仕上げています。

・キャビテーション現象の可視化デモを可能にする高精度試作モデルを実現
・展示空間でもブランド力を高める高品質デザイン＆仕上げを確立
・複数デザイン案から実装・展示に適した両案の試作・評価を実施

技術検証と並行しながら展示モデルを製作いただきました。デモを通じて技術の“見える化”ができ、展示会では来場者に分かりやすく伝えることができました。限られた期間の中でも相談しながら調整を重ねていただき、安心して展示に使える仕上がりになったと感じています。

展示視点と機能再現の両立を意識し、光造形と高精度3D造形を組み合わせた試作フローで完成度を高めました。
