空調・衛生・電気設備を対象とした設備MEP BIMの導入・支援事例です。Rebro・CADWe’ll Tfas・Revitを用いたBIMモデリング、総合図・スリーブ図の作成、干渉確認、数量確認・積算支援まで対応します。代表的な支援内容は次の3例です。

【CASE 01｜大規模病院の総合図・スリーブ図作成支援】

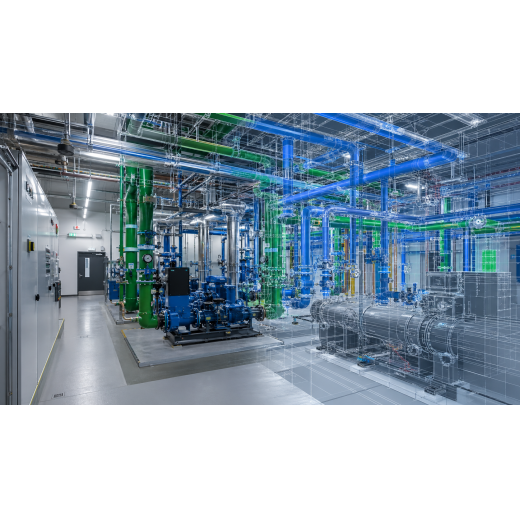

医療施設特有の複雑な設備配管と建築躯体の取り合い確認、着工前のスリーブ図作成リソース不足という課題に対し、Rebroで建築・構造情報と設備モデルを統合。干渉確認と納まり検討を行い、総合図・スリーブ図の作成を支援しました。

【CASE 02｜データセンター案件のMEPモデリング・材料拾い出し】

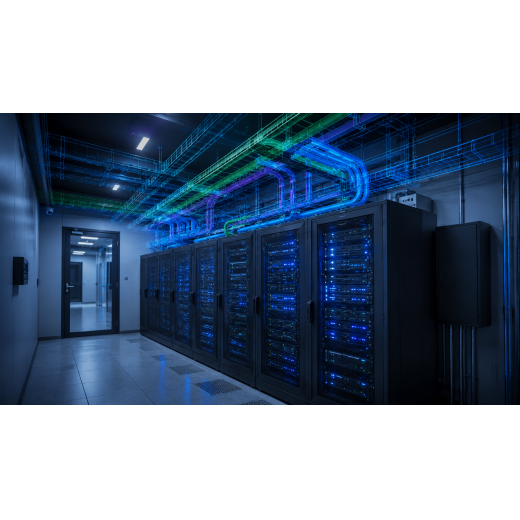

高密度の配管・配線を扱う案件で、2D図面からの手作業による材料拾い出しの負担が大きいという課題に対し、TfasとRevitでLOD400相当の設備モデルを構築。属性情報を整理し、ダクト・配管・継手などの数量抽出を支援しました。

【CASE 03｜再開発商業施設の設備BIM専属チーム支援】
複数案件の進行で作図リソースの確保・調整が難しいという課題に対し、日本語対応の設備BIMエンジニアによる専属チームを構築。Web会議・チャットで連携し、複数現場の施工図作成・修正を継続的に支援しました。

クライアントは、大手～地域密着型の設備工事会社（サブコン）様。医療施設・データセンター・再開発商業施設といった設備密度の高い案件において、着工前の取り合い確認やスリーブ図作成のリソース不足、2D図面からの手作業による材料拾い出しの負担、複数案件進行に伴う作図リソースの変動といった課題を抱えていました。施工前の確認と現場活用を支援するため、案件規模・施工フェーズに応じた設備MEP BIM支援体制を構築しました。

・CASE 01：躯体打設前にスリーブ位置と干渉箇所を確認・調整し、現場での追加加工や手戻りリスクの低減につなげました。
・CASE 02：モデル情報を用いた数量確認により、材料拾い出しと積算の作業負担を軽減し、調達データの整理につなげました。
・CASE 03：案件の繁閑に合わせて支援量を調整しやすい体制を整え、継続支援を通じて案件ルールと作図手順の共有につなげました。

・CASE 01：躯体打設前にスリーブ位置と干渉箇所を確認・調整し、現場での追加加工や手戻りリスクの低減につなげました。
・CASE 02：モデル情報を用いた数量確認により、材料拾い出しと積算の作業負担を軽減し、調達データの整理につなげました。
・CASE 03：案件の繁閑に合わせて支援量を調整しやすい体制を整え、継続支援を通じて案件ルールと作図手順の共有につなげました。

建物用途・設備密度・施工フェーズによって課題は異なります。空調・衛生・電気設備のモデリング、総合図・スリーブ図、干渉確認、数量確認まで、案件ごとに適した範囲で柔軟に支援します。まずはお気軽にご相談ください。
